Montage d'éléments en verre résistant aux balles
Heavydrive installe des modules de fenêtres de 2,3 tonnes à Francfort-sur-le-Main
Lors de la construction d'un nouveau centre de données à Francfort-sur-le-Main (Allemagne), des éléments de fenêtre résistants aux balles ont dû être installés sur trois étages. Les éléments de façade individuels préfabriqués composés de panneaux de verre et de cadres en acier avaient une taille allant jusqu'à 6 x 2,2 mètres et un poids allant jusqu'à 2,3 tonnes (5 071 lbs) et devaient être enfilés partiellement sous l'échafaudage. Les systèmes de levage spéciaux de Heavydrive ont été utilisés pour ce montage compliqué.
« Dans le secteur de la construction, on travaille de plus en plus souvent avec des modules complets préfabriqués. C'est pourquoi nous avons conçu nos systèmes de manière à ce qu'ils soient également adaptés au montage d'éléments en différents matériaux »,explique Günter Übelacker, directeur général de Heavydrive. Les systèmes Heavydrive peuvent être adaptés en quelques étapes simples et peuvent donc être adaptés de manière optimale à des éléments de construction préfabriqués tels que des éléments soulevants-coulissants ou des modules complets constitués d'un élément en verre et d'un cadre.
Lors du montage au centre de données de Francfort-sur-le-Main, le plus grand défi résidait dans la nature des vitres : l'élément résistant aux balles se compose de plusieurs vitres. La vitre extérieure, c'est-à-dire la vitre qui prend en premier les impacts, est très fine et se brise en cas de tirs. La balle reste ensuite coincée dans les vitres qui se trouvent derrière celle-ci. Étant donné qu'un montage de l'intérieur n'était pas possible pour des raisons de construction, les éléments en verre ont dû posés et transportés avec des ventouses sur la vitre extérieure fragile. Cela signifiait qu'avec le système à ventouses, toute la charge du verre et du cadre en acier serait retirée de la vitre extérieure. Une charge extrême pour laquelle le fabricant de verre n'assume généralement aucune responsabilité.

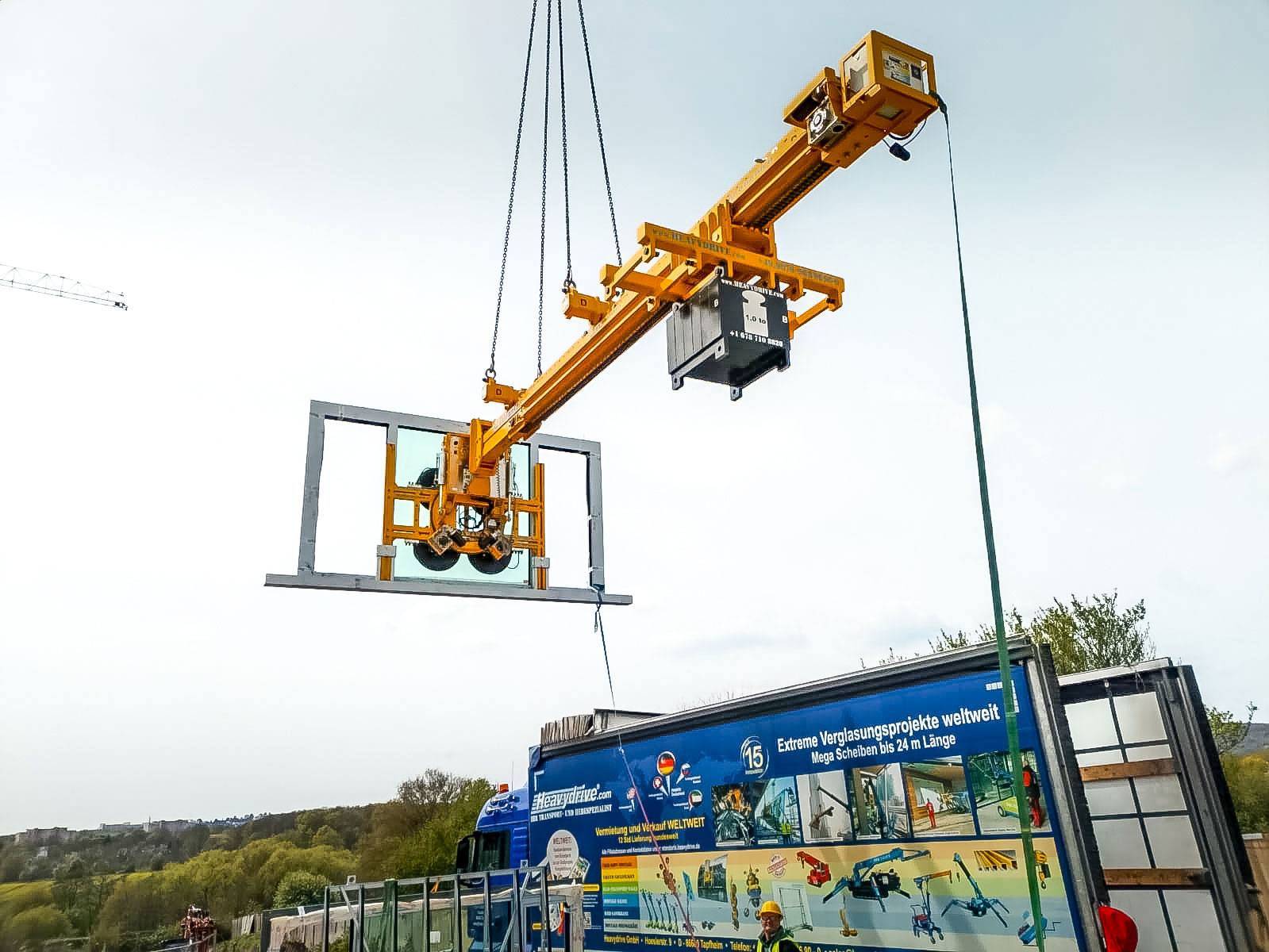

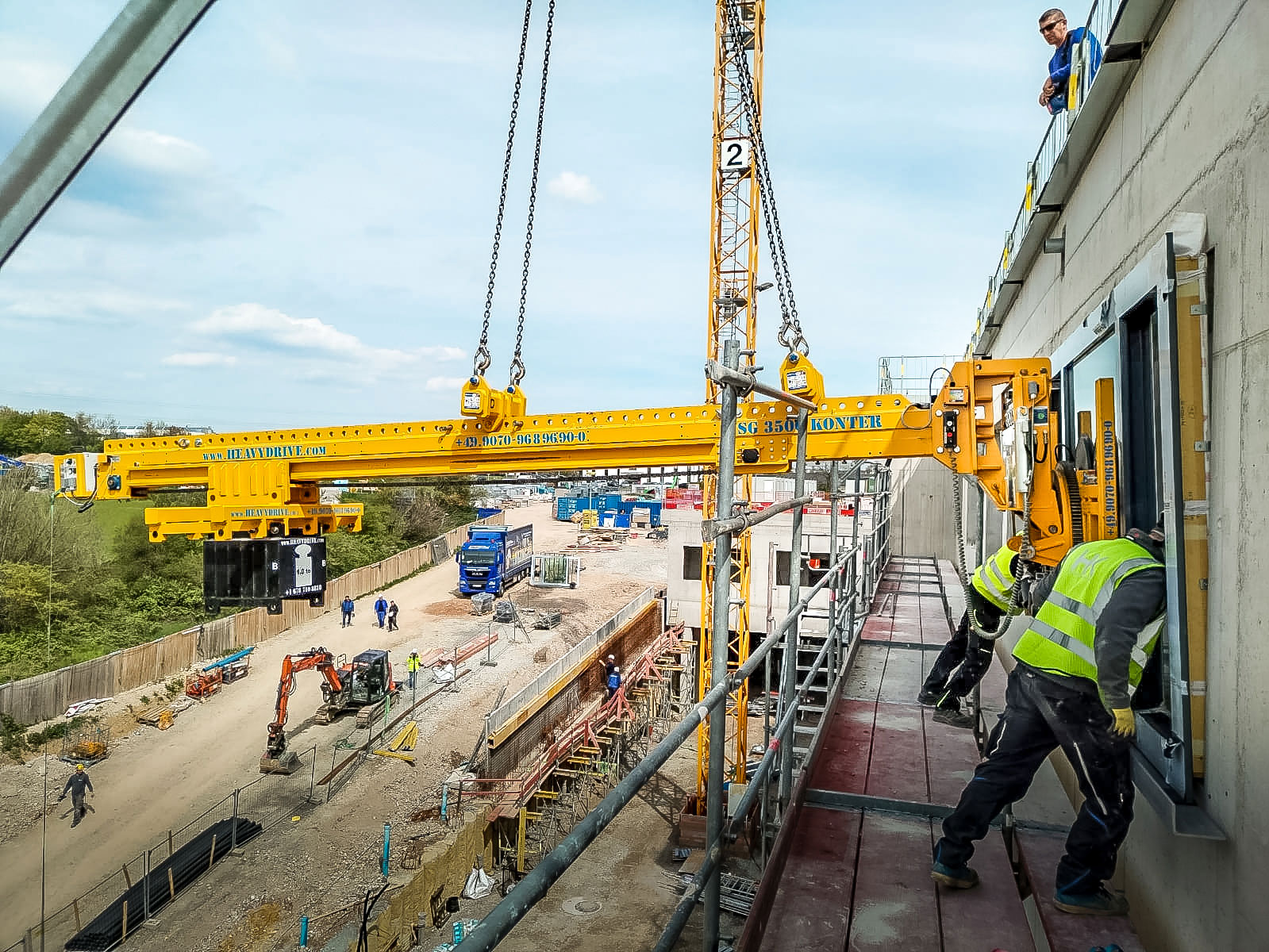

Afin de maîtriser ce montage sensible en toute sécurité, Heavydrive a effectué différentes tentatives sur une maquette chez le client pour transporter la vitre extérieure à l'aide de ventouses sans que celle-ci n'ait à supporter toute la charge. Ensuite, les experts ont développé la solution de montage optimale en collaboration avec le client. Pour soutenir le cadre lourd de l'élément, les experts de Heavydrive ont placé une fixation en acier réglable en hauteur sous l'élément. Cela a permis de retirer la charge principale du cadre à ventouses. Le système à ventouses avait ainsi une fonction de sécurisation et protégeait l'élément contre la chute. Avec la traverse à contre-poids derrière le système à ventouses, les éléments lourds ont ensuite été placés dans la position finale sans aucune main-d'œuvre.
Ainsi, tous les éléments de fenêtre résistants aux balles ont pu être installés en toute sécurité et sans incident par seulement deux employés.
