Systèmes à ventouses

pour vitres courbées, concaves et convexes, à partir de 450 mm de rayon intérieur et extérieur, 36 ventouses, rotation manuelle, basculement hydraulique, avec télécommande, poids de 400 kg, longueur de ventouses : 1 125 mm, avec chariot

Dimensions min. des vitres : 800 x 1 500 mm

dimension maximale de la vitre pour un vitrage mural : 4500 x 2300 mm
dimension max. de la vitre pour le vitrage du toit : 3500 x 1300 mm

Poids propre : 440 kg

Transport sûr de vitres entre la façade et l’échafaudage grâce à sa faible profondeur de construction de 16 cm. La vitre est maintenue presque en position verticale. Grâce aux bras enfichables, il s’adapte aux dimensions des vitres jusqu'à 3,2 m.

Dimension min. de la vitre : 1 300 x 780 mm

dimension maximale de la vitre pour un vitrage mural : 4350 x 3170 mm
dimension max. de la vitre pour le vitrage du toit : 3350 x 2170 mm

Poids propre : 140 kg

Système à ventouses pour vitres lourdes voire éléments de façade jusqu’à 8 000 kg.

Dimension min. de la vitre : 8 123 x 1 900 mm

dimension maximale de la vitre pour un vitrage mural : 22073 x 4200 mm
dimension max. de la vitre pour le vitrage du toit : 21073 x 3200 mm

Poids propre : 2700 kg

12 ventouses, rotation motorisée sur 360 °, pivot hydraulique 90 °, poids de 220 kg avec chariot, longueur de ventouse 2 800 mm, fonction de vidange

Dimension min. de la vitre : 810 x 700 mm

dimension maximale de la vitre pour un vitrage mural : 2300 x 2200 mm
dimension max. de la vitre pour le vitrage du toit : 1300 x 1200 mm

Poids propre : 220 kg

• S’adapte de façon variable à la vitre, grâce aux ventouses mobiles et rotatives

Dimensions min. des vitres : variables jusqu'à 1 200 x 1 000 mm

dimension maximale de la vitre pour un vitrage mural : 4200 x 2600 mm
dimension max. de la vitre pour le vitrage du toit : 4200 x 2600 mm

Poids propre : 320 kg

pour vitres courbées, concaves et convexes, à partir de 450 mm de rayon intérieur et extérieur, 30 ventouses, rotation manuelle, basculement hydraulique, avec télécommande, poids de 400 kg, longueur de ventouses : 1 125 mm, avec chariot

Dimensions min. des vitres : 800 x 1 500 mm

dimension maximale de la vitre pour un vitrage mural : 4500 x 2300 mm
dimension max. de la vitre pour le vitrage du toit : 3500 x 1300 mm

Poids propre : 400 kg

VSG 750 KRQ Système à ventouses adapté pour de vitres courbées sur la longueur jusqu’à 3 000 x 6 000 mm.

Dimension min. de la vitre : 4 000 x 1 500 mm

dimension maximale de la vitre pour un vitrage mural : 7500 x 300 mm
dimension max. de la vitre pour le vitrage du toit : 6500 x 2000 mm

Poids propre : 410 kg

Système à ventouses pour vitres lourdes, voire des éléments de façade avec une capacité de charge jusqu’à 7 000 kg.

Dimension minimale du disque : 6.123 x 1.900 mm

dimension maximale de la vitre pour un vitrage mural : 21073 x 4200 mm
dimension max. de la vitre pour le vitrage du toit : 20073 x 4200 mm

Poids propre : 2500 kg

• fixation à ventouses du rayon intérieur et extérieur

Dimension min. des vitres : 10.000 x1.800 mm

dimension maximale de la vitre pour un vitrage mural : 13500 x 3300 mm
dimension max. de la vitre pour le vitrage du toit : 11500 x 2300 mm

Poids propre : 3900 kg

Système à ventouses pour vitres lourdes ou éléments de façade jusqu’à 6 000 kg.

Dimension min. de la vitre : 6 123 x 1 900 mm

dimension maximale de la vitre pour un vitrage mural : 20073 x 4200 mm
dimension max. de la vitre pour le vitrage du toit : 19073 x 3200 mm

Poids propre : 2500 kg

Système à ventouses pour vitres lourdes ou éléments de façade jusqu’à 6 000 kg.

Dimension min. de la vitre : 6 123 x 1 900 mm

dimension maximale de la vitre pour un vitrage mural : 20073 x 4200 mm
dimension max. de la vitre pour le vitrage du toit : 19073 x 3200 mm

Poids propre : 1800 kg

• adapté pour les contreventements extra longs

Dimension min. des vitres : 4 550 x 550 mm
Dimensions max. des vitres : 19 270 x 550 mm

dimension maximale de la vitre pour un vitrage mural : 19270 x 5500 mm
dimension max. de la vitre pour le vitrage du toit : 19270 x 5500 mm

Poids propre : 1300 kg

pour vitres courbées, concaves et convexes, à partir de 450 mm de rayon intérieur et extérieur

Dimensions min. des vitres : 1 200 x 1 000 mm

dimension maximale de la vitre pour un vitrage mural : 4200 x 2600 mm
dimension max. de la vitre pour le vitrage du toit : 4200 x 2600 mm

Poids propre : 276 kg

Surface prise par les ventouses : 1 000 x 3 000 mm

dimension maximale de la vitre pour un vitrage mural : 12500 x 3000 mm
dimension max. de la vitre pour le vitrage du toit : 12500 x 2000 mm

Poids propre : 200 kg

Surface prise par les ventouses : 1 000 x 3 000 mm

dimension maximale de la vitre pour un vitrage mural : 24551 x 3000 mm
dimension max. de la vitre pour le vitrage du toit : 24551 x 2000 mm

Poids propre : 280 kg

• Pour le transport et la pose de vitres en toute sécurité, longueur de ventouse jusqu'à 2 800 mm
• Construction robuste et solide

Dimension min. des vitres : 810 x 700 mm

dimension maximale de la vitre pour un vitrage mural : 4400 x 2770 mm
dimension max. de la vitre pour le vitrage du toit : 3400 x 1770 mm

• adapté pour les longs contreventements en verre

Dimension min. des vitres : 2 000 x 300 mm

dimension maximale de la vitre pour un vitrage mural : 6000 x 2300 mm
dimension max. de la vitre pour le vitrage du toit : 5000 x 1300 mm

Poids propre : 101 kg

• adapté pour les contreventements extra longs

Dimension min. des vitres : 4 123 x 350 mm
Dimensions max. des vitres : 17 123 x 330 mm

dimension maximale de la vitre pour un vitrage mural : 17123 x 330 mm
dimension max. de la vitre pour le vitrage du toit : 17123 x 330 mm

Poids propre : 450 kg

La solution parfaite pour le levage et le montage d'éléments de fenêtres jusqu'à 600 kg

dimension maximale de la vitre pour un vitrage mural : 4200 x 3300 mm
dimension max. de la vitre pour le vitrage du toit : 3200 x 2300 mm

Poids propre : 65 kg
Hauteur de levage max. : 23 m

Convient pour les vitres longues et étroites (raidisseurs en verre/barres de verre)

Dimension minimale des vitres : 2000 x 1110 mm

dimension maximale de la vitre pour un vitrage mural : 7900 x 3200 mm
dimension max. de la vitre pour le vitrage du toit : 7900 x 2600 mm

Poids propre : 105 kg

Convient pour les vitres longues et étroites (raidisseurs en verre/barres de verre)

Dimension minimale des vitres : 2000 x 1110 mm

dimension maximale de la vitre pour un vitrage mural : 6900 x 3200 mm
dimension max. de la vitre pour le vitrage du toit : 5300 x 2600 mm

Poids propre : 105 kg

VSG 5000 KR Systèmes à ventouses pour lourdes vitres courbées.

dimension maximale de la vitre pour un vitrage mural : 19073 x 2200 mm
dimension max. de la vitre pour le vitrage du toit : 19073 x 2200 mm

Poids propre : 2800 kg

• adapté pour les contreventements extra longs

Dimension min. des vitres : 4 550 x 550 mm
Dimensions max. des vitres : 19 270 x 550 mm

dimension maximale de la vitre pour un vitrage mural : 19270 x 550 mm
dimension max. de la vitre pour le vitrage du toit : 19270 x 550 mm

Poids propre : 1300 kg

• installation très variable grâce aux bras enfichables

Dimension min. des vitres : 1 188 x 829 mm

dimension maximale de la vitre pour un vitrage mural : 4118 x 3829 mm
dimension max. de la vitre pour le vitrage du toit : 3118 x 2829 mm

Poids propre : 91 kg

Système à ventouses polyvalent, variable grâce aux bras rapportés

Dimension minimale du disque : 810 x 700 mm

dimension maximale de la vitre pour un vitrage mural : 4400 x 2800 mm
dimension max. de la vitre pour le vitrage du toit : 3400 x 1800 mm

Poids propre : 150 kg

• adapté pour les contreventements extra longs

Dimension min. des vitres : 4 550 x 550 mm
Dimensions max. des vitres : 19 270 x 550 mm

dimension maximale de la vitre pour un vitrage mural : 19270 x 550 mm
dimension max. de la vitre pour le vitrage du toit : 19270 x 550 mm

Poids propre : 1300 kg

• La suspension courte facilite la pose dans les cadres de fenêtres.

Dimension min. des vitres : 900 x 680 mm

dimension maximale de la vitre pour un vitrage mural : 3900 x 2500 mm
dimension max. de la vitre pour le vitrage du toit : 1900 x 1680 mm

Poids propre : 45 kg

• parfaitement adapté, par exemple, pour les vitres destinées aux auvents XXL

Dimension min. des vitres : 1 330 x 300 mm

dimension maximale de la vitre pour un vitrage mural : 5000 x 2300 mm
dimension max. de la vitre pour le vitrage du toit : 4000 x 1300 mm

Poids propre : 55 kg

• adapté pour les longs contreventements en verre

Dimension min. des vitres : 2 000 x 300 mm

dimension maximale de la vitre pour un vitrage mural : 8000 x 2300 mm
dimension max. de la vitre pour le vitrage du toit : 7000 x 1300 mm

Poids propre : 80 kg

• La suspension courte facilite la pose dans les cadres de fenêtres.

Dimension min. des vitres : 900 x 680 mm

dimension maximale de la vitre pour un vitrage mural : 3900 x 2500 mm
dimension max. de la vitre pour le vitrage du toit : 1900 x 1680 mm

Poids propre : 45 kg

• parfaitement adapté, par exemple, pour les vitres destinées aux auvents XXL

Dimension min. des vitres : 1 330 x 300 mm

dimension maximale de la vitre pour un vitrage mural : 5000 x 2300 mm
dimension max. de la vitre pour le vitrage du toit : 4000 x 1300 mm

Poids propre : 55 kg

faible profondeur de construction pour une pose de vitre derrière les échafaudages,  appareil polyvalent très léger avec un poids propre de 38 kg

Dimensions min. des vitres : 1 290 x 254 mm
Dimensions max. des vitres : 2 290 x 1 890 mm

dimension maximale de la vitre pour un vitrage mural : 2290 x 1890 mm
dimension max. de la vitre pour le vitrage du toit : 2290 x 1890 mm

Poids propre : 38 kg

Système à ventouses pour vitres lourdes
ou éléments de façade jusqu’à 4 000 kg

Dimensions min. des vitres : 6123 x 1900 mm

dimension maximale de la vitre pour un vitrage mural : 14100 x 3600 mm
dimension max. de la vitre pour le vitrage du toit : 13100 x 2600 mm

Poids propre : 1900 kg

Pour les vitres courbées, concaves et convexes, à partir d’un rayon intérieur et extérieur de 450 mm,

Dimensions min. des vitres : variables jusqu’à 1 200 x 1 000 mm
Dimensions max. des vitres : 3 200 x 2 600 mm

dimension maximale de la vitre pour un vitrage mural : 3200 x 2600 mm
dimension max. de la vitre pour le vitrage du toit : 3200 x 2600 mm

Poids propre : 220 kg

Systèmes à ventouses pour vitres lourdes
ou éléments de façade jusqu’à 3 500 kg.

Dimension min. de la vitre : 4 143 x 1 970 mm

dimension maximale de la vitre pour un vitrage mural : 11700 x 3970 mm
dimension max. de la vitre pour le vitrage du toit : 9673 x 2970 mm

Poids propre : 1100 kg

• adapté pour les contreventements extra longs

Dimension min. des vitres : 4 123 x 550 mm
Dimensions max. des vitres : 17 123 x 550 mm

dimension maximale de la vitre pour un vitrage mural : 17123 x 550 mm
dimension max. de la vitre pour le vitrage du toit : 17123 x 550 mm

Poids propre : 490 kg

• L’appareil polyvalent pour les vitres murales et de toit

Dimensions min. des vitres : 1 290 x 305 mm

dimension maximale de la vitre pour un vitrage mural : 3290 x 1305 mm
dimension max. de la vitre pour le vitrage du toit : 2290 x 1305 mm

Poids propre : 34 kg

VSG 3000 KR Systèmes à ventouses pour lourdes vitres courbées.

Dimension min. de la vitre : 2 250 x 1 500 mm

dimension maximale de la vitre pour un vitrage mural : 7550 x 3020 mm
dimension max. de la vitre pour le vitrage du toit : 7550 x 3020 mm

Poids propre : 2300 kg

• suspension courte en option : facilite la pose dans les cadres de fenêtres ou de lanterneaux dans les jardins d'hiver

Dimensions min. des vitres : 900 x 680 mm

dimension maximale de la vitre pour un vitrage mural : 2900 x 1680 mm
dimension max. de la vitre pour le vitrage du toit : 1900 x 1680 mm

Poids propre : 34 kg

Système à ventouses léger pour sérigraphie et plaques de pierre, capacité de charge jusqu’à 300 kg.

Dimensions minimales de l'objet à lever (zone d'aspiration) : 1800 x 1200 mm

dimension maximale de la vitre pour un vitrage mural : 4200 x 3300 mm
dimension max. de la vitre pour le vitrage du toit : 3200 x 2300 mm

Poids propre : 65 kg

faible profondeur de construction pour une pose de vitre derrière les échafaudages,  appareil polyvalent très léger avec un poids propre de 34 kg

Dimensions min. des vitres : 1 290x 305 mm

dimension maximale de la vitre pour un vitrage mural : 2800 x 1800 mm
dimension max. de la vitre pour le vitrage du toit : 1800 x 800 mm

Poids propre : 34 kg

faible profondeur de construction pour une pose de vitre derrière les échafaudages,  appareil polyvalent très léger avec un poids propre de 34 kg

Dimensions min. des vitres : 1 290x 305 mm

dimension maximale de la vitre pour un vitrage mural : 2800 x 1800 mm
dimension max. de la vitre pour le vitrage du toit : 1800 x 800 mm

Poids propre : 34 kg

faible profondeur de construction pour une pose de vitre derrière les échafaudages,  appareil polyvalent très léger avec un poids propre de 34 kg

Dimensions min. des vitres : 1 290x 305 mm

dimension maximale de la vitre pour un vitrage mural : 2800 x 1800 mm
dimension max. de la vitre pour le vitrage du toit : 1800 x 800 mm

Poids propre : 34 kg

Le concentré de puissance avec une capacité de 2 500 kg. La structure rigide et massive permet le placement de la vitre à l’aide d'une télécommande en toutes circonstances.

Dimension min. de la vitre : 3 400 x 2 650 mm

dimension maximale de la vitre pour un vitrage mural : 8700 x 3650 mm
dimension max. de la vitre pour le vitrage du toit : 7700 x 2650 mm

Poids propre : 600 kg

Système à ventouses pour sérigraphie et plaques de pierre. Le concentré de puissance parmi les ventouses pour lourdes charges avec une capacité de charge de 2 500 kg. La structure rigide et massive permet le placement des vitres à l’aide d'une télécommande en toutes circonstances. Grâce à ses ventouses réglables, l’installation peut s’adapter de façon optimale à la forme des différents éléments jusqu'à 8 m de longueur et 4 m de largeur.

Dimension min. de la vitre : 2 660 x 1 200 mm

dimension maximale de la vitre pour un vitrage mural : 6460 x 3280 mm
dimension max. de la vitre pour le vitrage du toit : 5460 x 2280 mm

Poids propre : 700 kg

Le concentré de puissance avec une capacité de 2 500 kg. La structure rigide et massive permet le placement de la vitre à l’aide d'une télécommande en toutes circonstances.

Dimension min. de la vitre : 3 400 x 2 650 mm

dimension maximale de la vitre pour un vitrage mural : 8700 x 3650 mm
dimension max. de la vitre pour le vitrage du toit : 7700 x 2650 mm

Poids propre : 700 kg

VSG 2200 KR Systèmes à ventouses pour lourdes vitres courbées.

Dimension min. de la vitre : 5 000 x 800 mm

dimension maximale de la vitre pour un vitrage mural : 7550 x 3020 mm
dimension max. de la vitre pour le vitrage du toit : 7550 x 3020 mm

Poids propre : 1000 kg

VSG 2000 KR Systèmes à ventouses pour lourdes vitres courbées.

Dimension min. de la vitre : 2 250 x 1 500 mm

dimension maximale de la vitre pour un vitrage mural : 7550 x 3020 mm
dimension max. de la vitre pour le vitrage du toit : 7550 x 3020 mm

Poids propre : 720 kg

Les ventouses pour lourdes charges moyennes avec une capacité de charge de 2 000 kg permettent avec leur unité de pivot et unité rotative rotative, entièrement hydraulique commandable par télécommande, la pose de grandes vitres, par exemple des vitres d’aquarium jusqu’à 5 m de long.

Dimension min. de la vitre : 2 070 x 1 576 mm

dimension maximale de la vitre pour un vitrage mural : 5630 x 3576 mm
dimension max. de la vitre pour le vitrage du toit : 4630 x 2576 mm

Poids propre : 515 kg

Les ventouses pour lourdes charges moyennes avec une capacité de charge de 2 000 kg permettent avec leur unité de pivot et unité rotative rotative, entièrement hydraulique commandable par télécommande, la pose de grandes vitres, par exemple des vitres d’aquarium jusqu’à 7 m de long.

Dimension min. de la vitre : 2 150 x 1 200 mm

dimension maximale de la vitre pour un vitrage mural : 7280 x 4200 mm
dimension max. de la vitre pour le vitrage du toit : 6280 x 3220 mm

Poids propre : 305 kg

• adapté pour les contreventements extra longs

Dimension min. des vitres : 4 123 x 350 mm
Dimensions max. des vitres : 17 123 x 330 mm

dimension maximale de la vitre pour un vitrage mural : 17123 x 330 mm
dimension max. de la vitre pour le vitrage du toit : 17123 x 330 mm

Poids propre : 450 kg

Convient pour les tâches de levage et de transport lourdes, idéal pour les applications industrielles.

Dimension minimale du verre : 6540 x 1970 mm

dimension maximale de la vitre pour un vitrage mural : 12000 x 3970 mm
dimension max. de la vitre pour le vitrage du toit : 12000 x 2970 mm

Poids propre : 1200 kg

VSG 1800 KRQ Système à ventouses pour vitres courbées sur la longueur.

Dimension min. de la vitre : 4 000 x 2 200 mm

dimension maximale de la vitre pour un vitrage mural : 12673 x 4500 mm
dimension max. de la vitre pour le vitrage du toit : 11673 x 3500 mm

Poids propre : 750 kg

La plus petite des ventouses pour lourdes charges présente une capacité de charge de 1 500 kg et permet grâce à son unité de pivot et rotative, manuelle et entièrement hydraulique, une pose murale ou au plafond d’éléments jusqu’à 7 m de longueur.

Dimension min. de la vitre : 1 780 x 1 300 mm

dimension maximale de la vitre pour un vitrage mural : 9560 x 2800 mm
dimension max. de la vitre pour le vitrage du toit : 8560 x 1800 mm

Poids propre : 280 kg

Système à ventouses pour vitres moyennement lourdes
ou éléments de façade jusqu’à 1 500 kg. Exécution extra étroit.

Dimension min. de la vitre : 2 070 x 1 070 mm

dimension maximale de la vitre pour un vitrage mural : 4900 x 3560 mm
dimension max. de la vitre pour le vitrage du toit : 3900 x 2560 mm

Poids propre : 270 kg

Système à ventouses pour vitres moyennement lourdes
ou éléments de façade jusqu’à 1 500 kg. Exécution extra étroit.

Dimension min. de la vitre : 2 070 x 1 070 mm

dimension maximale de la vitre pour un vitrage mural : 4900 x 3560 mm
dimension max. de la vitre pour le vitrage du toit : 3900 x 2560 mm

Poids propre : 240 kg

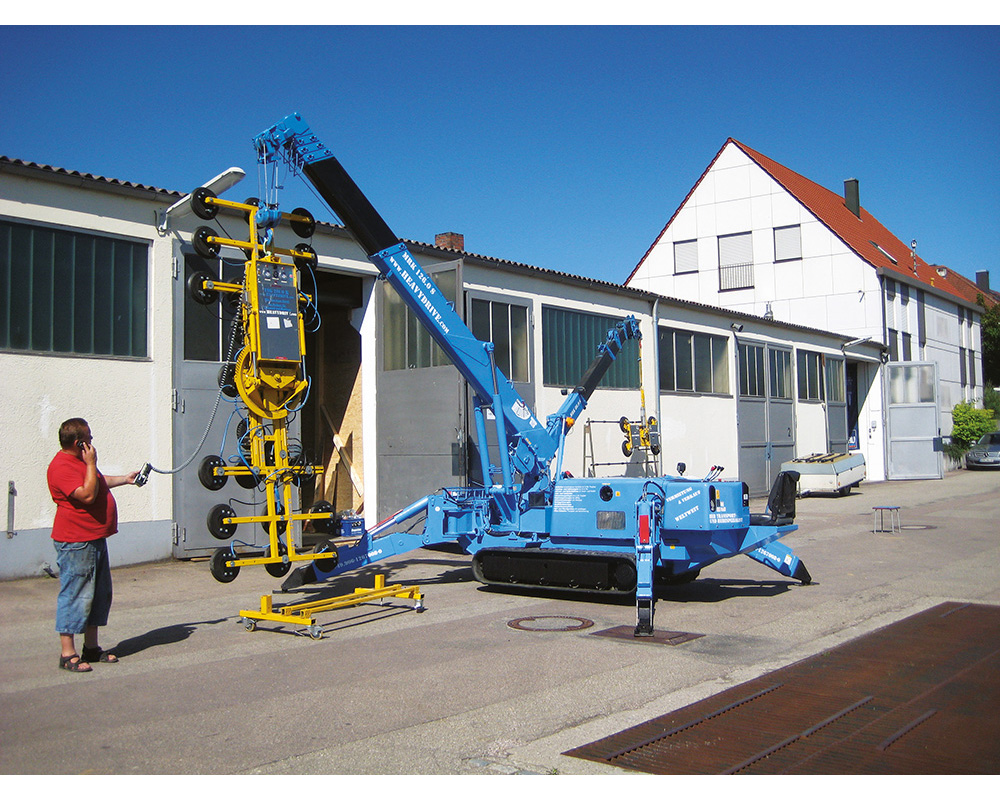

Des petites ventouses pour lourdes charges avec une capacité de charge de 1 500 kg permettent, avec leur unité rotative motorisée et pivot entièrement hydraulique, une pose murale ou au plafond d’éléments jusqu’à 6 m de longueur.

Dimension min. de la vitre : 1 750 x 1 300 mm

dimension maximale de la vitre pour un vitrage mural : 6000 x 3300 mm
dimension max. de la vitre pour le vitrage du toit : 5000 x 2300 mm

Poids propre : 305 kg
